What core components does the electric ship drive and battery system include?

The system is built on core expertise in electric drive, battery and power supply technologies, covering three segments: electric drive system (main propulsion inverter, power distribution), battery system (battery pack, BMS, EMS), and power system (shore power, charging equipment).

What are the main specifications of the SGD50 series inverter?

Power range 250kW~6500kW, voltage 400V/690V, available in air-cooled and liquid-cooled platforms. Protection IP00/IP21 (air-cooled) and IP00/IP54 (liquid-cooled), modular design with standardized cabinets.

What safety certifications does the marine battery system hold?

The battery management system (BMS) is independently certified by CCS (China Classification Society). Multiple PACK, BMS, battery system and containerized power supply lines hold CCS certification, with BV, DNV, ABS, LR and RINA certifications actively progressing.

What operating modes does the system support?

Four operating modes: pure electric (battery or supercapacitor independent power), hybrid (battery + diesel generator collaborative), shore charging mode, and emergency mode (energy storage instantaneous response on main power failure).

Pemacu Kapal Elektrik & Sistem Bateri

Name: Electric Ship Drive & Battery System
Brand: FangService

Maklumat yang diberikan oleh pelanggan; disenaraikan tanpa susunan tertentu.

Gambaran Keseluruhan Produk

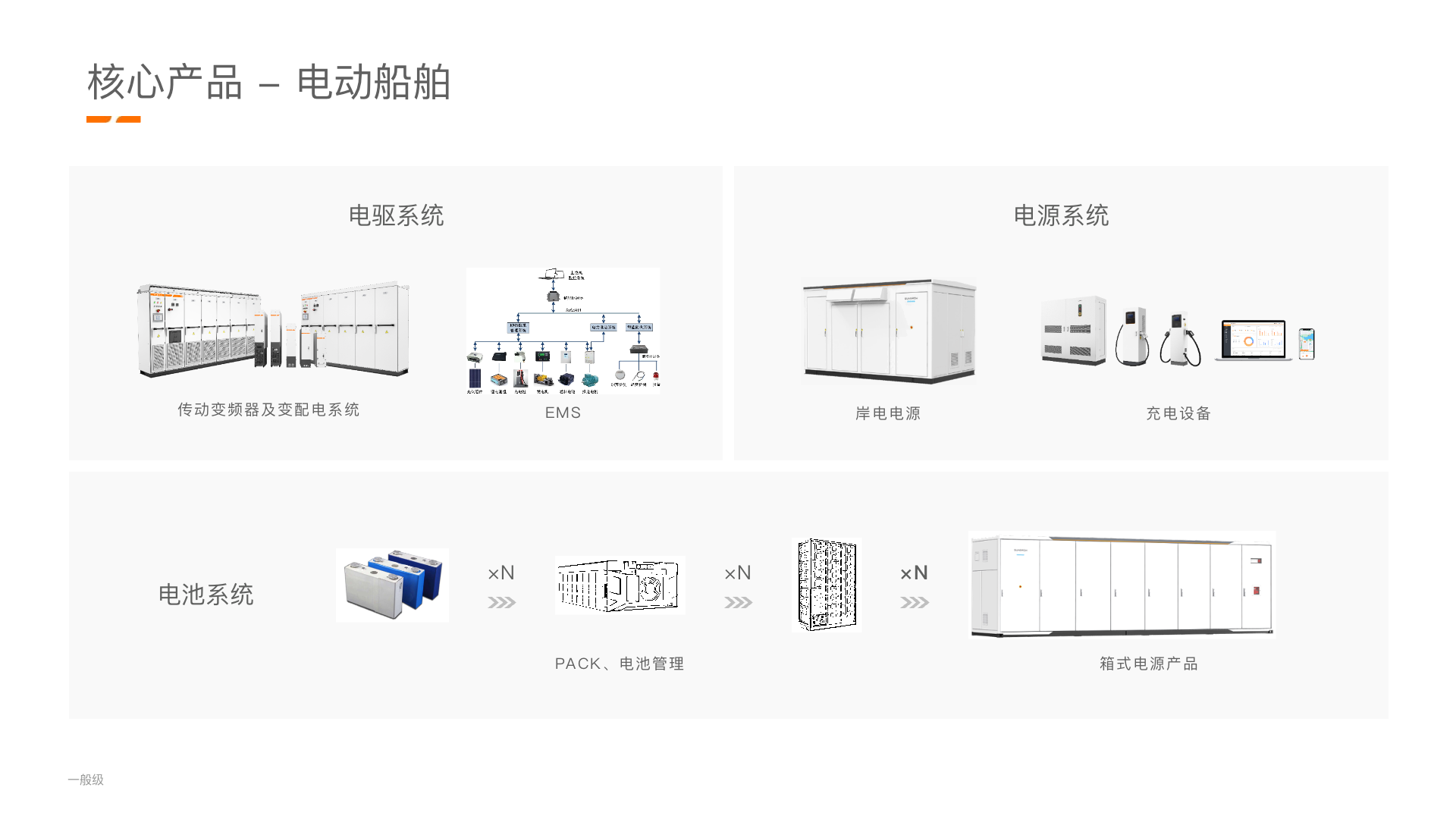

Electric ship drive and battery system - triple-electric system overview

Memanfaatkan kepakaran teras dalampemacu elektrik, bateri dan teknologi bekalan kuasa, Sistem Bateri Pemacu Kapal Elektrik & menyampaikan penyelesaian pendorong elektrik yang selamat, cekap dan boleh dipercayai untuk kapal elektrik global, memacu transformasi hijau dan rendah karbon dalam penghantaran bawaan air. Sistem ini merangkumi tiga segmen teras:Sistem Pemacu Elektrik(penyongsang pendorong utama, pengagihan kuasa),Sistem Bateri(pek bateri, sistem pengurusan bateri BMS, sistem pengurusan tenaga EMS), danSistem Kuasa(kuasa pantai, peralatan pengecasan). Ia menyokong empat mod pengendalian — elektrik tulen, bekalan kuasa hibrid, pengecasan pantai dan kecemasan — memenuhi keperluan kuasa yang pelbagai daripada kapal kecil sungai pedalaman kepada kapal mega yang melayari lautan.

Sistem Tiga Teras

250–6500 kW

Sistem Pemacu Elektrik

Penyongsang kejuruteraan voltan rendah siri SGD50 meliputi topologi penuh: AC/DC, penyongsang DC/AC aktif, pembetulan AFE dan pencincang DC/DC. Platform penyejukan udara dan cecair, paras voltan 400V/690V, unit modular dan reka bentuk kabinet piawai, untuk pendorong utama, pendorong haluan, penjana aci dan aplikasi vesel tenaga baharu.

1714 kWj

Sistem Bateri

Sistem bateri marin yang menyepadukan PACK, BMS dan EMS, boleh disesuaikan dengan semua jenis kapal daripada laluan air pedalaman kepada kapal hibrid yang melayari lautan. BMS diperakui secara bebas oleh CCS, reka bentuk dwi-lebihan, amaran lari terma ≥15 min, perlindungan gred industri IP67.

Voltan Tinggi / Rendah

Sistem Kuasa

Penyelesaian kuasa pantai dalam pilihan sambungan kapal voltan tinggi dan voltan rendah, membolehkan pengecasan berasaskan pantai semasa berlabuh untuk mengurangkan pelepasan pelabuhan. Peralatan pengecasan menyokong pertukaran bateri pantas dwi-mod dan pengecasan berterusan untuk kapal operasi frekuensi tinggi port.

Produk Utama

Siri SGD50

Penyongsang Kejuruteraan Voltan Rendah

Platform sejukan udara (IP00/IP21) dan platform sejukan cecair (IP00/IP54), meliputi pembetulan asas, pembetulan PWM, penyongsang, pencincang brek dan jenis modul penapis. Kabinet 400/600/800mm × 650mm × 2185~2250mm, warna standard RAL7035.

Berkontena

Bekalan Kuasa Kontena

Struktur kontena terstandard untuk kesejagatan dan keserasian yang dipertingkatkan, menyokong pengangkatan dan pengangkutan pantas untuk mengurangkan kesukaran logistik dan penggunaan. Melayani swap bateri frekuensi tinggi jarak dekat dan keperluan ketahanan jarak jauh merentas operasi pelabuhan dan senario laluan air pedalaman.

CCS / BV / DNV

Pensijilan Masyarakat Klasifikasi

Unit modul siri SGD50 melengkapkan pensijilan masyarakat klasifikasi; penyongsang kabinet lengkap memerlukan pensijilan pengelasan khusus projek (semakan lukisan, ujian jenis). PACK Berbilang, BMS, sistem bateri dan talian bekalan kuasa berkonten memegang pensijilan CCS, dengan pensijilan BV, DNV, ABS, LR dan RINA sedang giat dijalankan.

Kelebihan Teras

Integrasi Pelbagai TenagaEmpat mod operasi: elektrik tulen (bateri atau supercapacitor), hibrid (bateri + penjana diesel), pengecasan pantai dan kecemasan. Bas DC berbilang tenaga untuk penghantaran dan pengedaran yang cekap.

Pengurusan Tenaga PintarPengurusan tenaga yang dinamik dan cekap: ramalan beban, pengurusan keutamaan, pengurusan skim tenaga optimum dan pemulihan tenaga brek penjanaan semula untuk pengoptimuman tenaga laluan penuh.

Kebolehpercayaan yang berlebihanPemilihan peranti kebolehpercayaan tinggi, reka bentuk modular, bekalan kuasa sandaran, dan pensuisan pintar untuk memastikan operasi sistem kritikal yang tidak terganggu (navigasi, komunikasi).

Keserasian TinggiSerasi dengan sumber kuasa dan beban paras voltan DC yang berbeza, keserasian saiz struktur unit dan reka bentuk keserasian skema sistem untuk binaan baharu dan pengubahsuaian vesel.

Seni Bina Tiga Lapisan BMSPengurusan hierarki, interaksi masa nyata dan kawalan selamat yang dibina khusus untuk sistem bateri kuasa marin. Pemantauan status ketepatan tinggi (voltan sel ±5mV / suhu ±0.5°C / semasa ±0.5%FS), pengurusan hayat yang tepat (ralat SOC ≤±5% / ralat SOH ≤±5%).

Keselamatan KomprehensifDiagnosis dan perlindungan kerosakan tiga peringkat (amaran → pengurangan kuasa → penutupan kecemasan), amaran pelarian terma awal (15-30 min lebih awal, ≤0.1% kadar penggera palsu), perlindungan elektrik asas (over/under-voltage, over-current, litar pintas, pemantauan penebat), perlindungan industri IP67.

Spesifikasi Teknikal

Penyongsang Siri SGD50	Julat kuasa 250kW~6500kW; voltan 400V / 690V; penyejukan sejuk udara / cecair sejuk; perlindungan IP00/IP21 (udara) dan IP00/IP54 (cecair); jenis modul 7 kategori (pembetulan asas, pembetulan PWM, penyongsang, pencincang brek, pencincang DC/DC, penapis, tambahan); kabinet 400/600/800mm × 650mm × 2185~2250mm, RAL7035
Sistem Bateri Marin	Kapasiti 1714kWj; reka bentuk bekas standard modular; Seni bina tiga lapisan BMS, diperakui CCS; reka bentuk dwi-berlebihan, amaran lari terma ≥15min; IP67; menyokong NMEA 2000, Modbus TCP dan protokol standard marin yang lain
Penyelesaian Kuasa Pantai	Pilihan sambungan kapal voltan tinggi dan voltan rendah; pengecasan berasaskan pantai semasa berlabuh untuk mengurangkan pelepasan pelabuhan; menyokong senario storan tenaga elektrik, hibrid dan tambahan tulen
Peralatan Mengecas	Pertukaran bateri pantas dwi mod dan pengecasan berterusan; untuk pengisian semula tenaga pantas kapal operasi frekuensi tinggi pelabuhan; serasi dengan binaan baharu dan pengubahsuaian, standard antara muka bersatu
Pensijilan Klasifikasi	CCS (Persatuan Klasifikasi China); BV, DNV, ABS, LR, RINA secara aktif berkembang; pensijilan kabinet lengkap termasuk semakan lukisan dan ujian jenis
Mod Pengendalian	Elektrik tulen (kuasa bebas bateri atau supercapacitor), hibrid (kolaborasi penjana diesel + bateri), mod pengecasan pantai, mod kecemasan (tindak balas segera penyimpanan tenaga pada kegagalan kuasa utama)

Aplikasi

Penghantaran Jalan Air DalamanMemenuhi keperluan kuasa yang pelbagai daripada kraf kecil sungai pedalaman, kapal pengangkut pukal dan kapal kontena; sistem peringkat kabin yang tertanam dalam struktur kapal untuk menjimatkan ruang dek.

Operasi PelabuhanKuasa kontena menyokong mod pasang dan main dan pertukaran bateri untuk pengisian semula tenaga pantas kapal operasi frekuensi tinggi pelabuhan, dengan pengecasan pantai semasa berlabuh untuk mengurangkan pelepasan pelabuhan.

Kapal Hibrid KelautanKedua-dua mod menyokong senario storan tenaga elektrik, hibrid dan tambahan tulen untuk pengoptimuman tenaga laluan penuh, meliputi sehingga jenis kapal hibrid ke lautan.

Pengubahsuaian KapalSerasi dengan binaan baharu dan pengubahsuaian kuasa kapal sedia ada, standard antara muka bersatu untuk mengurangkan kos pengubahsuaian dan memacu peningkatan perkapalan hijau.

Profil Pengilang

Sistem pemanduan kapal elektrik dan bateri disediakan oleh pengilang khusus dalam sistem triple-elektrik kapal tenaga baharu, yang pengembangan luar negaranya disokong oleh FangService. Pengilang memiliki R&D susunan penuh dan keupayaan pembuatan merangkumi pemacu elektrik, bateri dan bekalan kuasa, dengan produk yang diperakui oleh CCS dan persatuan pengelasan lain, yang melayani pasaran kapal elektrik global.

Pengilang mengendalikan pasukan R&D profesional dan sistem pengeluaran, dengan bangku ujian pentauliahan bersepadu 1:1 untuk sistem triple-elektrik kapal yang lengkap, menjalankan ujian muatan penuh di bawah simulasi keadaan operasi kapal sebenar untuk mengesahkan logik kawalan dan protokol komunikasi, memastikan kerjasama modul yang lancar.

Electric drive system - SGD50 series inverter

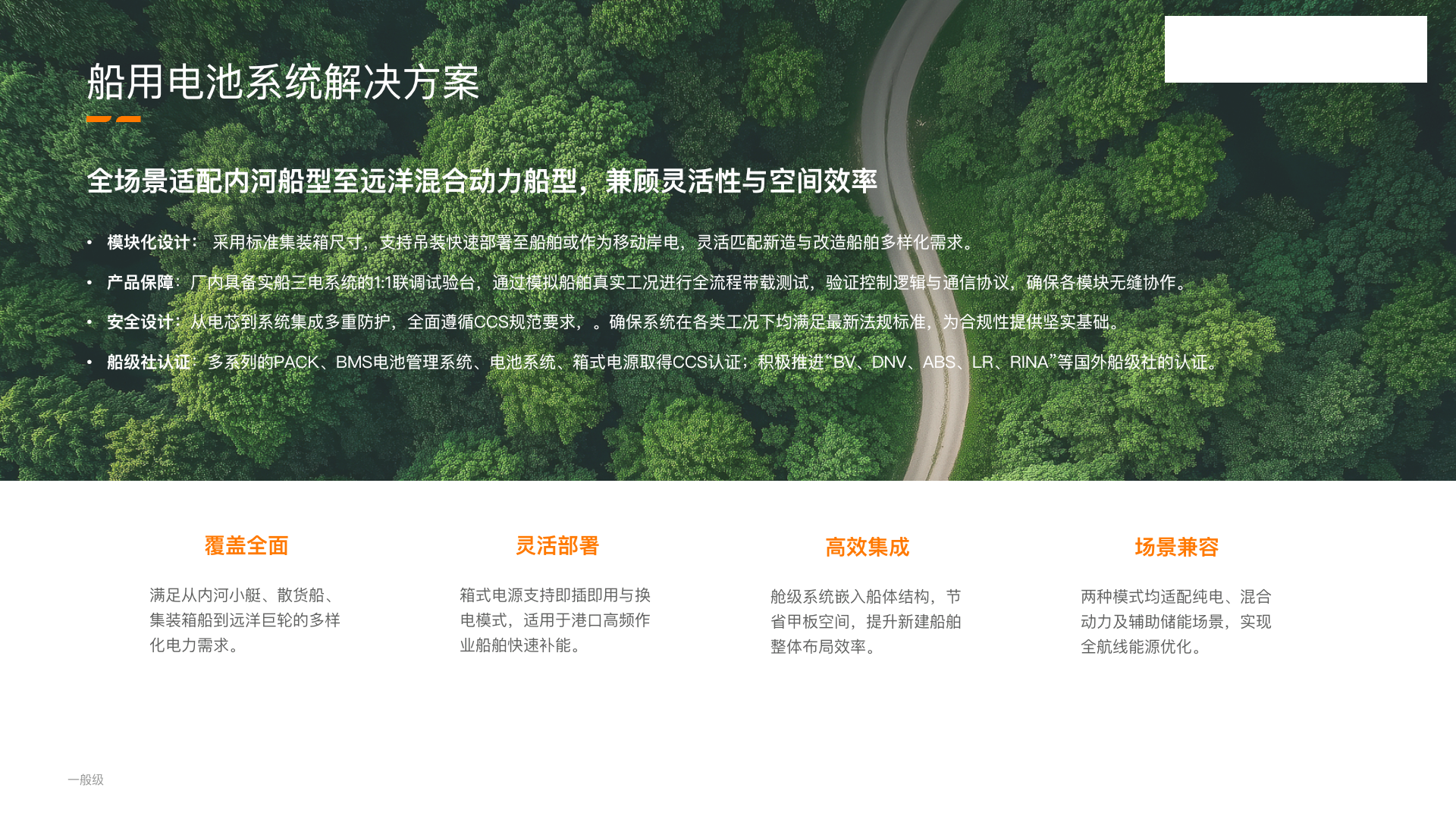

Battery system - marine battery solution
